مشخصات اگزینوس ۲۷۰۰ پردازنده گلکسی S27 اولترا لو رفت

مشخصات اگزینوس ۲۷۰۰ پردازنده گلکسی S27 اولترا لو رفت. با جزئیات این پردازنده پرچمدار جدید سامسونگ تا انتها این مقاله همراه دیجیاتک باشید.

رقابت در بازار پردازنده‌های موبایل به اوج حساسیت و جذابیت خود رسیده است و شرکت‌های بزرگ فناوری تمام توان خود را برای به دست گرفتن کنترل این عرصه به کار بسته‌اند.

در این میان، سامسونگ به عنوان یکی از بزرگ‌ترین تولیدکنندگان گوشی‌های هوشمند در جهان، همواره تلاش کرده تا با توسعه سری تراشه‌های اختصاصی اگزینوس، وابستگی خود را به تامین‌کنندگانی مانند کوالکام کاهش دهد.

اگرچه تراشه‌های اگزینوس در گذشته با فراز ونشیب‌های متعدد، انتقاد کاربران و چالش‌های مربوط به اتلاف حرارتی مواجه بوده‌اند، اما به نظر می‌رسد این غول کره‌ای برنامه‌ای شگفت‌انگیز و کاملاً متفاوت برای آینده خط تولید پردازنده‌های خود تدارک دیده است.

به تازگی با افشای اطلاعات فنی و دیاگرام سیلیکونی تراشه‌ی اگزینوس ۲۷۰۰ (Exynos 2700)، چشم‌انداز بسیار دقیق، هیجان‌انگیز و انقلابی از استراتژی سامسونگ برای سال‌های آتی ترسیم شده است.

این تراشه پرچمدار که قرار است در اوایل سال ۲۰۲۷ به عنوان قلب تپنده گوشی‌های گلکسی S27 و گلکسی S27 پلاس وارد بازار شود، نشان‌دهنده یک تغییر پارادایم واقعی در مهندسی پردازنده‌های این شرکت است.

سامسونگ در این پردازنده نه‌تنها دست به تغییرات جزئی نزده، بلکه با حذف ساختارهای سنتی، اتخاذ معماری‌های جسورانه در واحد پردازش مرکزی و بهره‌گیری از توان گرافیکی بی‌نظیر AMD، قصد دارد تعاریف قبلی از توان پردازشی در تلفن‌های همراه را بازنویسی کند.

در ادامه این مقاله، ابعاد گوناگون این افشاگری تاریخی و جزئیات ساختاری این پردازنده پیشرفته را به‌طور جامع بررسی می‌کنیم.

انقلاب در ساختار CPU؛ مشخصات اگزینوس ۲۷۰۰ پردازنده گلکسی S27 اولترا

نقطه عطف افشاگری‌های اخیر، تغییرات ساختاری بی‌سابقه‌ای است که سامسونگ در بخش واحد پردازش مرکزی (CPU) تراشه اگزینوس ۲۷۰۰ اعمال کرده است.

تحلیل دقیق دیاگرام سیلیکونی افشاشده نشان می‌دهد که کره‌ای‌ها پردازنده پرچمدار جدید خود را بر پایه دومین نسل از لیتوگرافی پیشرفته ۲ نانومتری خود موسوم به SF2P بنا خواهند کرد.

این فرآیند ساخت نه تنها به فشرده‌سازی بی‌نظیر ترانزیستورها کمک می‌کند، بلکه بهبود چشمگیری در کاهش مصرف انرژی کلی و افزایش فرکانس کاری پردازنده به همراه دارد.

ارتقای واقعی اما در الگوی چینش هسته‌ها رخ داده است. واحد CPU در اگزینوس ۲۷۰۰ از ۱۰ هسته پردازشی بسیار قدرتمند تشکیل شده که ساختار آن به شرح زیر است:

• ۲ هسته‌ی فوق قدرتمند Arm C2 Ultra: این دو هسته به عنوان بازوهای اصلی پردازش‌های بسیار سنگین عمل کرده و به ترتیب با فرکانس‌های کاری خیره‌کننده ۴٫۲۴ گیگاهرتز و ۳٫۳۶ گیگاهرتز فعالیت می‌کنند.

• ۸ هسته‌ی قدرتمند C2 Pro: این هسته‌ها با چینش چهارتایی متمایز طراحی شده‌اند که چهار هسته نخست با فرکانس ۳٫۷۴ گیگاهرتز و چهار هسته دوم با فرکانس ۲٫۸۸ گیگاهرتز پردازش‌های میان‌رده و چندرشته‌ای را مدیریت می‌کنند.

نکته تحول‌آفرین و کانون توجه کارشناسان سخت‌افزار در این طراحی، حذف کامل هسته‌های کم‌مصرف مرسوم (Efficiency Cores) است.

سال‌هاست که پردازنده‌های اندرویدی از ترکیب هسته‌های پرقدرت و هسته‌های کم‌مصرف برای مدیریت شارژدهی استفاده می‌کنند.

اما سامسونگ در اگزینوس ۲۷۰۰ با اتخاذ الگویی جسورانه که شباهت زیادی به سبک مهندسی پردازنده‌های سری A اپل دارد، هسته‌های ضعیف را کنار گذاشته است.

این رویکرد پیشرو، اولویت مطلق را به قدرت پردازش یکنواخت، حذف تاخیرهای سیستمی و ارائه بالاترین بازدهی در نرم‌افزارهای سنگین و برنامه‌های مبتنی بر هوش مصنوعی می‌دهد.

سیستم حافظه کش ۴۰ مگابایتی؛ شریانات سریع برای انتقال داده‌ها

در پردازنده‌های مدرن، داشتن هسته‌های سریع بدون وجود یک بستر انتقال داده مناسب می‌تواند منجر به پدیده‌ای به نام گلوگاه (Bottleneck) شود.

سامسونگ برای جلوگیری از معطل ماندن هسته‌های پردازشی ۱۰ گانه و تضمین روان‌ترین عملکرد ممکن، مهندسی حافظه کش (Cache) را به سطح تازه‌ای ارتقا داده است.

در تراشه اگزینوس ۲۷۰۰، حجم حافظه‌های نهان مشترک و سطوح بالا به‌طور چشمگیری افزایش یافته است.

طبق داده‌های فاش‌شده، سامسونگ ۲۴ مگابایت حافظه کش سطح سیستم (System Level Cache یا SLC) را در نظر گرفته که به تمام بخش‌های تراشه اجازه می‌دهد داده‌های پرکاربرد را با سرعت بالا بازخوانی کنند.

علاوه بر این، چهار بلوک مجزا و ۴ مگابایتی از حافظه کش سطح سوم (L3 Cache) اختصاصاً در خدمت واحد پردازنده مرکزی قرار گرفته است.

ترکیب این دو بخش باعث ایجاد یک کش مشترک ۴۰ مگابایتی بی‌نظیر می‌شود.

این میزان حافظه کش نه‌تنها تأخیر در جابه‌جایی داده‌ها میان هسته‌های C2 Ultra و C2 Pro را به حداقل ممکن می‌رساند، بلکه به اجرای روان‌تر بازی‌ها، بارگذاری آنی برنامه‌ها و پردازش داده‌های پیچیده هوش مصنوعی کمک شایانی خواهد کرد.

واحد گرافیکی Xclipse 970؛ جهش غول‌پیکر با معماری RDNA 5

پردازش‌های گرافیکی، رندرینگ سه‌بعدی و اجرای بازی‌های نسل جدید همواره یکی از میدان‌های اصلی رقابت میان سازندگان پردازنده بوده است.

سامسونگ که در نسل‌های قبلی همکاری راهبردی خود را با شرکت نام‌آشنای AMD آغاز کرده بود، در اگزینوس ۲۷۰۰ این همکاری را به اوج تکامل خود رسانده است.

مسئولیت پردازش‌های گرافیکی در این چیپست بر عهده واحد جدید Xclipse 970 قرار داده شده است.

این پردازنده گرافیکی از ۱۶ واحد محاسباتی (Compute Units) بسیار قدرتمند بهره می‌برد که بر پایه معماری فوق‌پیشرفته RDNA 5 شرکت AMD توسعه یافته‌اند.

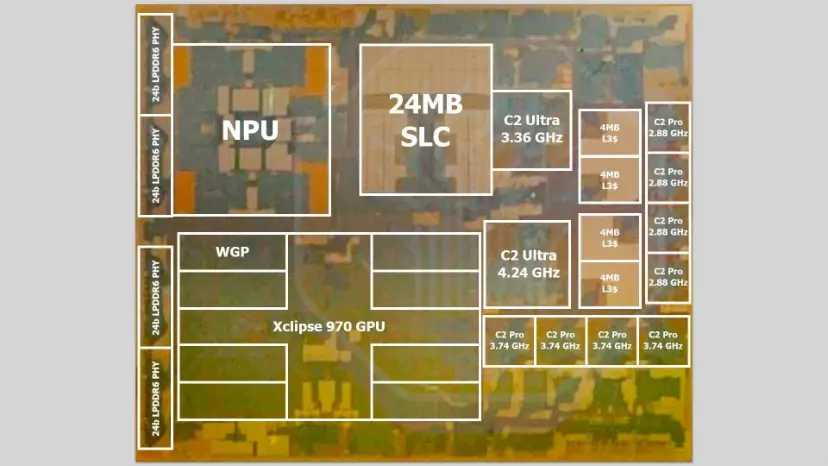

بررسی تصویر قالب سیلیکونی افشاشده نشان می‌دهد که سامسونگ سهم بسیار عظیمی از مساحت فیزیکی چیپست را به این واحد گرافیکی اختصاص داده است.

این حضور گسترده و استفاده از معماری RDNA 5 بدان معناست که اگزینوس ۲۷۰۰ در زمینه‌هایی نظیر تکنولوژی رهگیری پرتو (Ray Tracing) سخت‌افزاری، نرخ فریم باثبات در بازی‌های سنگین، خروجی‌های تصویری با کیفیت بالا و نرخ بازسازی متغیر، عملکردی کاملاً متمایز و شبیه به کنسول‌های خانگی را در دسترسی کاربران گوشی‌های گلکسی S27 قرار خواهد داد.

پشتیبانی از رم LPDDR6 و مودم مجزا؛ معماری ماژولار هوشمندانه

جهش‌های سخت‌افزاری اگزینوس ۲۷۰۰ تنها به CPU و GPU محدود نمی‌شود.

برای پشتیبانی کامل از قابلیت‌های هوش مصنوعی مولد و آن‌دیوایس (On-Device AI) که نیازمند تبادل حجم زیادی از داده‌ها در کسر از ثانیه هستند، سامسونگ این تراشه را به پشتیبانی از استاندارد حافظه رم نسل جدید LPDDR6 مجهز کرده است.

این استاندار جدید، پهنای باند بی‌سابقه‌ای را ارائه داده و سرعت نقل و انتقال داده‌ها را به شکل قابل توجهی افزایش می‌دهد.

نکته قابل توجه دیگری که در ساختار سیلیکونی اگزینوس ۲۷۰۰ به چشم می‌خورد، نحوه مدیریت ماژول‌های ارتباطی است.

سامسونگ تصمیم گرفته است تا مودم نسل پنجم (5G) و سایر بخش‌های ارتباطی نظیر بلوتوث، وای‌فای (Wi-Fi)، سیستم‌های مسیریابی (GPS) و تراشه NFC را به صورت مجزا و خارج از قالب پردازنده اصلی تعبیه کند.

این رویکرد ماژولار و جداکننده به پردازنده اصلی اجازه می‌دهد تا تمام توان حرارتی و فیزیکی خود را صرف پردازش‌های سنگین محاسباتی و گرافیکی کند.

از سوی دیگر، جدا بودن مودم ارتباطی باعث می‌شود تا تداخلات الکترومغناطیسی کاهش یافته و کنترل مدیریت دمای کل دستگاه در شرایط استفاده از اینترنت پرسرعت 5G بسیار آسان‌تر شود.

نتیجه‌گیری

افشای کامل جزئیات ساختاری اگزینوس ۲۷۰۰ ثابت می‌کند که سامسونگ تصمیم گرفته با الگوبرداری هوشمندانه از معماری‌های موفقی همچون سری A اپل و پیوند دادن آن با دانش گرافیکی AMD، انقلابی بزرگ را در خط تولید تراشه‌های اختصاصی خود رقم بزند.

استفاده از فرآیند ساخت پیشرفته ۲ نانومتری SF2P، حذف هسته‌های کم‌مصرف قدیمی به نفع هسته‌های فوق‌العاده سریع Arm C2، در نظر گرفتن ۴۰ مگابایت حافظه کش و پشتیبانی از رم‌های نسل جدید LPDDR6، همگی گواهی بر این مدعا هستند که گوشی‌های گلکسی S27 و S27 پلاس مجهز به یکی از قدرتمندترین پردازنده‌های تاریخ موبایل خواهند بود.

اگر سامسونگ بتواند پایداری عملکرد و کنترل دمای این تراشه ۱۰ هسته‌ای را در تولید انبوه به بهترین شکل مدیریت کند، اگزینوس ۲۷۰۰ نه تنها می‌تواند شکست‌ها و انتقادهای گذشته را به فراموشی بسپارد، بلکه اعتبار دوباره‌ای به برند اگزینوس بخشیده و تعادل قدرت در بازار پردازنده‌های موبایل را به نفع کره‌ای‌ها تغییر دهد.

سوالات متداول (FAQ)

۱. تراشه اگزینوس ۲۷۰۰ روی کدام گوشی‌های سامسونگ استفاده خواهد شد؟

این پردازنده پرچمدار طبق برنامه‌ریزی‌ها قرار است در اوایل سال ۲۰۲۷ میلادی به عنوان قلب تپنده پرچمداران گلکسی S27 و گلکسی S27 پلاس در برخی بازارها عرضه شود.

۲. مهم‌ترین تغییر معماری CPU در تراشه Exynos 2700 چیست؟

مهم‌ترین ارتقا، حذف کامل هسته‌های کم‌مصرف مرسوم (Efficiency Cores) و استفاده از چینش ۱۰ هسته‌ای کاملاً پرقدرت مبتنی بر هسته‌های Arm C2 Ultra و C2 Pro است که کارایی بالایی را مشابه تراشه‌های اپل ارائه می‌دهد.

۳. واحد گرافیکی Xclipse 970 چه مشخصاتی دارد و توسط چه شرکت توسعه یافته است؟

این پردازنده گرافیکی با همکاری شرکت AMD و بر پایه معماری RDNA 5 ساخته شده است.

این واحد دارای ۱۶ هسته محاسباتی پیشرفته بوده و بخش بزرگی از تراشه را برای ارتقای توان گیمینگ و رهگیری پرتو اختصاص داده است.

۴. اگزینوس ۲۷۰۰ با چه فناوری لیتوگرافی ساخت تولید می‌شود؟

سامسونگ این تراشه پرچمدار را بر پایه دومین نسل از فناوری لیتوگرافی ۲ نانومتری اختصاصی خود موسوم به SF2P به تولید خواهد رساند.

۵. چرا مودم 5G و سایر بخش‌های ارتباطی خارج از قالب اصلی پردازنده قرار گرفته‌اند؟

انتقال ماژول‌های ارتباطی به خارج از قالب اصلی، به کنترل بهتر دما، کاهش تداخلات الکترومغناطیسی و تمرکز کامل قالب اصلی پردازنده بر روی پردازش‌های سنگین محاسباتی و گرافیکی کمک می‌کند.
